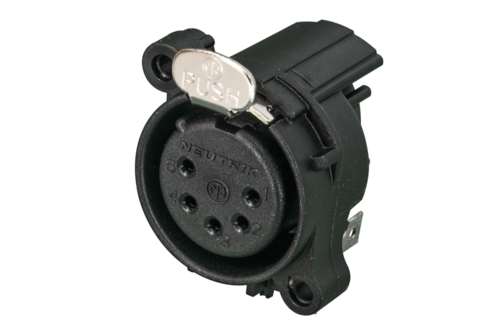

Роз'єм XLR-5 Female Neutrik NC5FAH

Роз'єм XLR-5 Female Neutrik NC5FAH – це сучасний з'єднувальний елемент з п'ятьма контактами для аудіо-систем. Він має округле пластикове тіло для монтажу на плату, що забезпечує високу щільність розміщення (відстань 23 мм між центрами контактів). Контакти виготовлені в новому дизайні типу тюльпана з золотим покриттям у зоні контакту та оловом на зоні приєднання до плати. Цей роз'єм відрізняється окремим контактом для заземлення, який з'єднується з оболонкою з'єднувального роз'єму та передньою панеллю, що забезпечує ефективне електромагнітне екранування та захист від радіочастотних перешкод. Технічна інформація Електричні характеристики Ємність між контактами ≤ 7 пФ Опір контакту ≤ 6 мОм Діелектрична міцність 1,5 кВ постійного струму Ізоляційний опір > 10 ГОм (початковий) Оцінена сила струму на контакт 3 А Оцінена напруга 1000 циклів з'єднання Максимальний розмір проводу Горизонтальний монтаж на платі Спосіб з'єднання Захоплення Напрямок монтажу Задній монтаж Форма шасі A Матеріал Контакти Бронза (CuSn6) Вставка Поліамід (PA66) Замковий елемент Сталь Ck67 Оболонка Поліамід (PA 6.6 30 % GR) Екологічні характеристики Горючість UL 94 V-0 Відповідність стандартам IEC 61076-2-103 Клас захисту IP 40 Паяність Відповідає IEC 68-2-20 Діапазон температур -30 °C до +80 °C Завантажити креслення NC5FAH
